產品展示

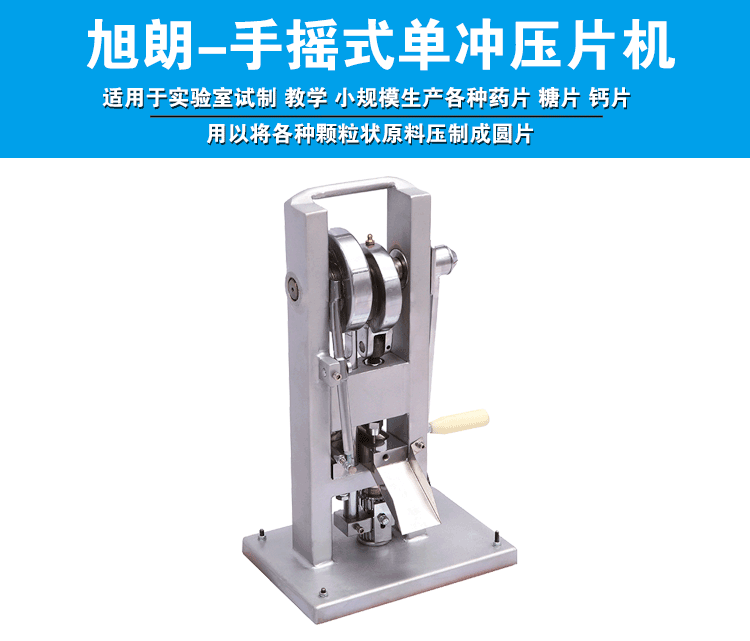

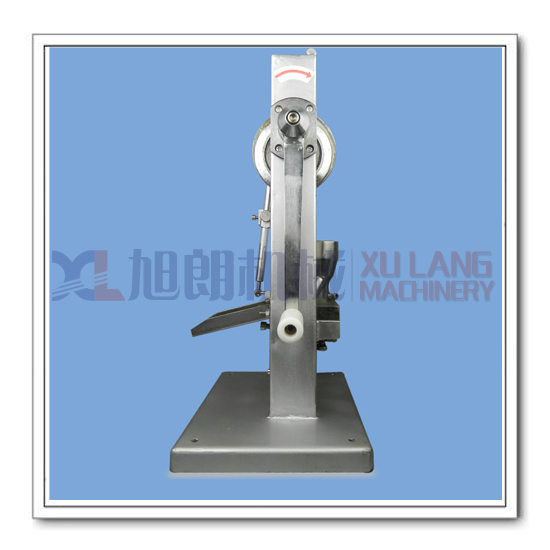

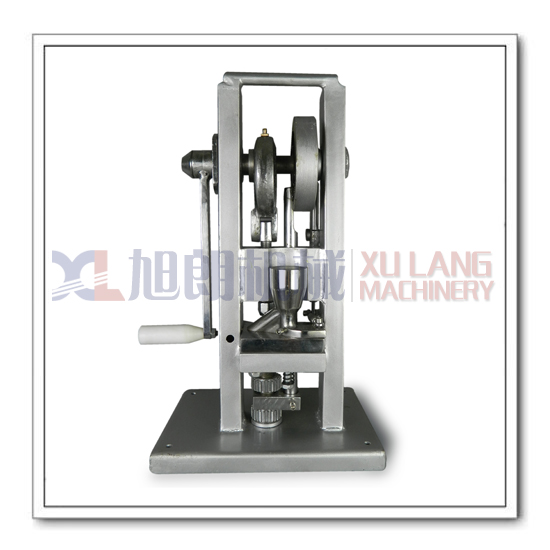

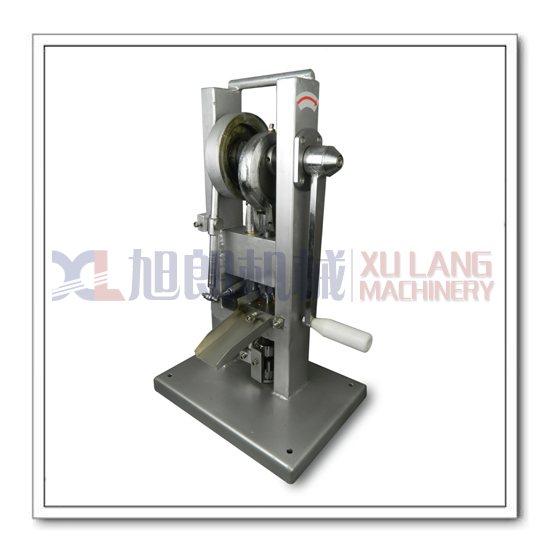

手搖式單沖壓片機

手搖式單沖壓片機 手搖式單沖壓片機 手搖式單沖壓片機
產品名稱:手搖式單沖壓片機
詳細說明: http://www.hallourlaub.com


 本機是手搖式單沖壓片機,沒有電機傳動,無需電源。用以將各種顆粒狀原料壓制成圓片,適用于實驗
室試制、教學、小規模生產各種藥片、糖片、鈣片等,是一種小型臺式連續壓片的機器,性能優良,適
應性強,使用方便,易于維修,體積小,重量輕,本機只裝一付沖模,物料的充填深度、壓片厚度均可
調節,能適應制藥行業壓制各種中、西藥片劑的要求和其它行業壓制各種類似產品的要求,深受各行業
廣大用戶的歡迎。

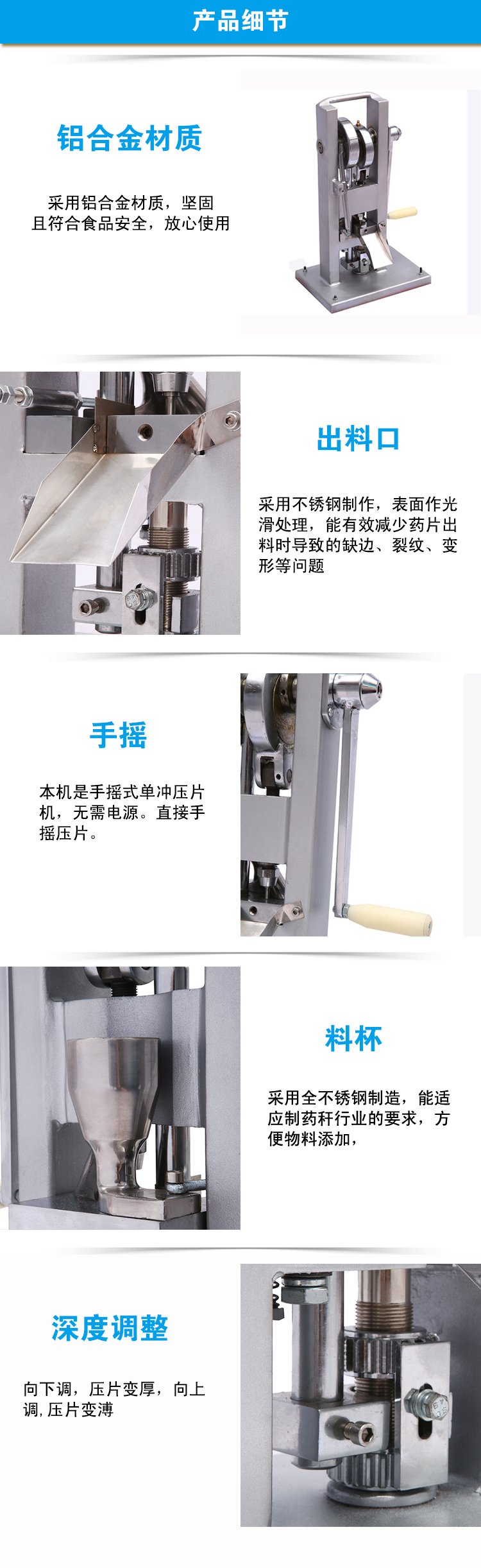

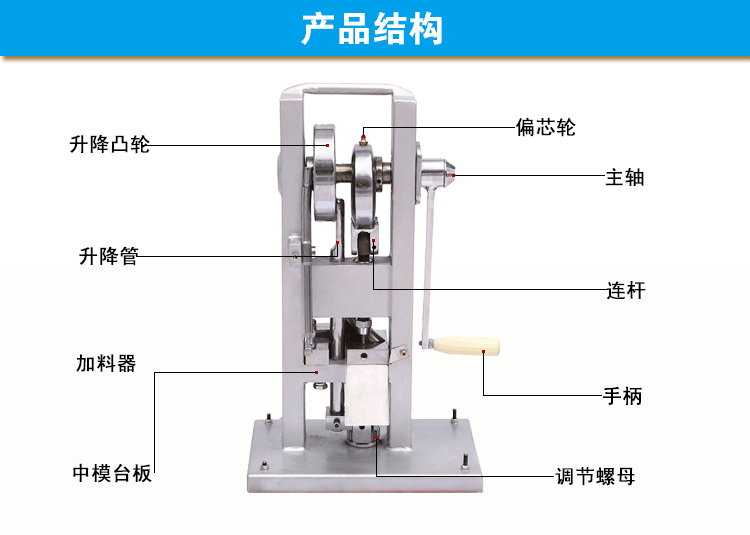

手搖壓片機結構特征
本機的主體件為一種龍門型機身,是用碳鋼焊接而成,其上 由主軸串連著偏芯輪及充填
凸輪,軸的右端裝有搖臂及手柄,用手動方式傳動主軸,帶動偏芯輪、充填凸輪、升降
桿及加料器,小杠桿帶動加料器,做不同的升降運動。


技術參數
產品型號 YP-1手搖式單沖壓片機
最大壓片壓力 15KN
壓片直徑范圍 5-12mm
最大填充深度 16mm
最大壓片厚度 2-6mm
生產能力 30-50粒/分(根據手搖速度而定)
外形尺寸 300*260*520mm
整機重量 20kg
主要工作過程分為:A、充填,B、沖壓成形,C、出片。三道程序連續進行,其每道程序均可調節,適合各種片劑的
成形。該機具有體積小,分量輕,造型美觀,結構緊湊,操作簡易,用途廣泛,不需用電便于攜帶等優點,人工手搖
即可,只要換上不同規格的模具即可得到所需的片劑。

手搖壓片機使用說明
沖模的裝法:首先拆下料斗、加料器和中模臺板,并將中模臺板、??缀桶惭b的磨具擦洗干凈,依照以下步驟進行裝置:
首先將下模插入下沖芯子的孔內,沖模的缺口必須對準鎖緊螺釘孔,且要插到孔底,旋緊鎖緊螺釘。
將上沖模插入上沖芯的孔內,必須插到底,用扳手旋緊錐度螺母。
將中模放入中??變?,注意中模端面須與中模臺板在以平面上,不可高出,然后旋緊螺釘。
將中模臺板按上機身,首先將下模對入中???,然后將上模手動插入中模,使其三點成一線,在此基礎上固定好中模臺
板下的固定螺釘,再手動旋轉一周,確定上、中、下模能完好地配合后,投入物料進行試壓。
出片高度的調整,調節時調節出片調節螺母,使其在最高點時與中模臺板水平。
片劑的厚薄,調節充填調節螺母,逆時針?lè )较蛘{節為加大充填量,也就是增加片劑的厚度,相反就是減小片劑的厚度。
在片劑的出片高度及片劑的厚度確定后固定好17調節螺母壓板。

保養說明
機件的潤滑,在活動的各部件上有油桿的,使用前注意加油(機油及黃油)。
一次使用完畢或停工時,應將剩余的物料清理干凈,且涂上防銹油。
將沖模涂上防銹油放在有蓋的容器內,切勿碰傷和生銹。

注意事項
切不可將手放在上模和中模下面,以免造成人身傷害。
物料在壓片前必須按照工藝首先制成顆粒。
設備在使用時,應將設備支在固定的工作臺上。
